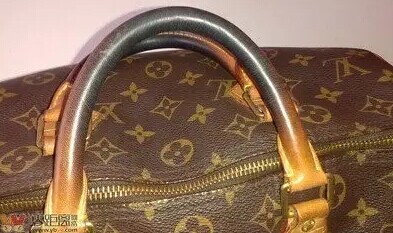

提高光面皮皮具遮蓋力。在皮護(hù)行業(yè)中，重洗清涂是皮革涂飾的一個基本原則。因為，只有洗的干凈，才能減少對涂飾的依靠，才能比較大程度上保持被涂飾物的風(fēng)格、手感等。在實際操作中，在追求重洗輕涂這個理想時，往往事與愿違，由于種種原因，清洗的效果不太理
提高光面皮皮具遮蓋力。在皮護(hù)行業(yè)中，“重洗清涂”是皮革涂飾的一個基本原則。因為，只有洗的干凈，才能減少對涂飾的依靠，才能大程度上保持被涂飾物的風(fēng)格、手感等。在實際操作中，在追求“重洗輕涂”這個理想時，往往事與愿違，由于種種原因，清洗的效果不太理想的時候，就要依靠涂飾來遮蓋被涂飾物本身的一些缺陷了。如，臟污、磨損等等。這里就影響涂飾遮蓋力的一些想法，和大家一起探討。希望能給剛?cè)胄械耐室恍﹩⑹荆芎托袠I(yè)中老師、專家進(jìn)行交流，共同提高皮護(hù)質(zhì)量。
一、為什么要提高遮蓋力：
1、臟污沒有洗干凈：如領(lǐng)口、袖口、油漬等;
2、自身色差比較嚴(yán)重：如日預(yù)期曬、存放等
3、操作事故：如上光亮劑或碧麗珠、去漬不當(dāng)造成色差或涂層脫落、洗滌不當(dāng)造成色差或搭色、上錯色、上色工藝不當(dāng)(苯胺當(dāng)普通光面皮做)等
以上這些現(xiàn)象都需要遮蓋
二、影響遮蓋力的幾個因素：
1、操作因素 ：
1)噴槍的性能：良好的霧化
2)噴槍的距離：適當(dāng)距離
3)噴槍的流量：少比多好
總之，薄噴 遮蓋力比較好
2、化料因素：
1)色膏因素：賦予皮革制品顏色，有較好的遮蓋力、耐光性、耐熨燙性。
色膏越細(xì)遮蓋力越好
普通色膏：10 µm以上：有一定著色力和遮蓋力
高分散色膏：10 µm以下：無酪素、著色力強(qiáng)、遮蓋力好
高細(xì)度色膏：1 µm以下：具有較強(qiáng)的遮蓋力、涂飾時用量較少、色澤飽滿、粒面清晰、涂飾層較薄
超細(xì)度色膏：0.2 µm以下：具有極強(qiáng)的遮蓋力和優(yōu)異分散性
色澤鮮艷，經(jīng)久不退色，手感細(xì)致柔軟
有較好的耐光、耐熱、和透氣性
由此可看出，色膏也是影響遮蓋力一個重要的因素
2)樹脂因素：也叫成膜劑、粘合劑、稀釋劑等等。是一種將色膏、流平劑、增塑劑、滑爽劑等物料能夠在皮革制品表面形成一層連續(xù)的膜并有良好的粘著力和延展性的材料。
(1)樹脂固含量：固含量越高，遮蓋力越強(qiáng) ;固含量越高，穩(wěn)定性越差
一般為20%左右
達(dá)到50%左右為極限
(2)樹脂的軟硬：對遮蓋力有一定的影響
軟樹脂：成膜后柔軟、粘著性強(qiáng)，對手感影響小，可以多上幾遍提高遮蓋力。但耐干濕擦能力下降。
軟性樹脂一般可作為底層涂飾或強(qiáng)粘劑、裂面修復(fù)劑等的主要原料
硬性樹脂：成膜硬、不發(fā)粘、耐摩擦，對手感影響較大
(3)樹脂的種類：蛋白質(zhì)樹脂、聚氨酯樹脂、丙烯酸樹脂等
蛋白質(zhì)樹脂：
優(yōu)點：成膜薄且透明、光澤柔和、粘著力強(qiáng)、耐干擦。
缺點：不耐濕擦、延伸性差。需用甲醛固定。
丙烯酸樹脂：
優(yōu)點：成膜柔軟且有彈性、光澤較好、粘著力強(qiáng)、耐濕擦、延伸性好。
缺點：遇熱發(fā)粘、遇冷變硬、成膜較厚且不透明
聚氨酯樹脂：
優(yōu)點：成膜柔軟豐滿、手感舒適、延伸性很好、粘著力強(qiáng)、耐濕擦、耐低溫、耐老化。
缺點：成膜厚、塑感強(qiáng)
不同廠家生產(chǎn)樹脂，配方不同，其遮蓋力也不同。
其中：
綜合樹脂：遮蓋力好、粘著力強(qiáng)、有一定補(bǔ)傷效果、耐干濕擦性能優(yōu)異。
發(fā)泡樹脂：發(fā)泡劑的主要成分。洗護(hù)上常用的發(fā)泡樹脂為低溫型。
優(yōu)良的遮蓋性、柔軟的手感、發(fā)泡溫度較低(100°以下)既可以單獨使用，也可復(fù)配涂飾液中，是涂飾苯胺、納帕、皮毛一體、絨面等良好助劑。
這里順便說一下陽離子系列涂飾材料。由于陽離子樹脂和陽離子色膏具有良好的柔軟性、遮蓋性、大程度上保持原有的手感，是應(yīng)用于高檔皮革的涂飾理想材料
3)色膏與樹脂的比例：直接影響遮蓋力，樹脂越少，遮蓋力越強(qiáng)。但不是無休止的的降低樹脂的比例。當(dāng)色漿中的色膏比例超過樹脂的承載力時，就會出現(xiàn)裂漿、起層、脫落、不耐摩擦等不良后果。
建議比例：遮蓋：色膏：樹脂=1:3-4
保養(yǎng)：色膏：樹脂=1:6-8
4)染水與色漿的比例：染水比例越高，遮蓋力越差
3、本身風(fēng)格對遮蓋力的影響：
(1)油蠟革、裂變革這兩類風(fēng)格對遮蓋力影響大。涂飾層稍稍厚一點就有可能導(dǎo)致風(fēng)格盡失
(2)套色、仿舊等風(fēng)格影響其次：
